5.5 Micro:bit i Scratch - Gitara

Spajanje Scratcha sa micro:bitom i stvaranje zvuka uz instrument

Uvod – Kako radi gitara?

Naša gitara ne koristi prave žice, nego strujni krug koji zatvaramo dodirom.

Micro:bit može prepoznati kada dodirnemo određene pinove (P0, P1, P2 i GND). Kada spojimo te pinove s aluminijskom folijom, ona postaje tipka ili žica.

Kad prstom dodirneš dvije točke (npr. jednu žicu i GND):
⇒ zatvaraš strujni krug ⇒ micro:bit to prepoznaje ⇒ Scratch pusti zvuk.

Drugim riječima: tvoje tijelo postaje dio električnog kruga!

Koje zvukove možemo dobiti?

U Scratchu možemo programirati različite zvukove:

• tonove poput pravih žica gitare,
• bubnjeve i ritmove,
• zvukove životinja ili efekata,
• vlastite snimljene zvukove…

Svaka žica može imati svoj zvuk – pa možeš napraviti:

• gitaru,
• bubanj-set,
• DJ ploču…

ili neki potpuno ludi instrument!

Vježba 1.

Veza na kôd

Vježba 2.

Kako napraviti gitaru (korak po korak)

Materijali koje koristiš:

• kartonska gitara ili neki drugi instrument po želji (već izrezan),
• aluminijska folija,
• ljepljiva traka,
• žice sa krokodil-štipaljkama,
• micro:bit sa baterijom.

Upute:

1. Napravi žice

• Izreži 3–5 traka aluminijske folije
• Zalijepi ih na karton (poprečno, da ih možeš uhvatiti prstima)
• Pazi da se trake ne dodiruju međusobno

2. Napravi GND (uzemljenje)

• Zalijepi jedan veći komad folije na mjesto gdje ćeš držati gitaru (npr. dolje ili sa strane)
  To će biti “minus” koji uvijek dodiruješ rukom.

3. Spoji krokodil-štipaljke

• Jednu štipaljku spoji na prvu foliju ⇒ drugi kraj na P0
• Drugu na sljedeću foliju ⇒ P1
• Treću ⇒ P2
• Jednu posebnu štipaljku spoji na GND foliju ⇒ drugi kraj na GND na micro:bitu

4. Spoji micro:bit sa Scratchom

• U Scratchu dodaj micro:bit ekstenziju
• Spoji micro:bit putem Bluetootha
• Testiraj: dodirni pin ⇒ vidi reagira li

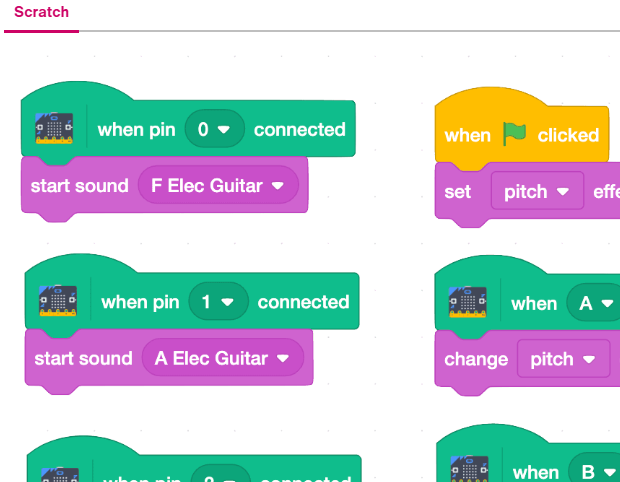

5. Programiraj zvuk

U Scratchu napravi:

• kada je pin P0 dodirnut ⇒ pusti ton
• kada je pin P1 dodirnut ⇒ drugi ton
• itd.

6. Sviraj!

• Jednom rukom dodiruj GND
• Drugom rukom žice

Svaka kombinacija daje zvuk.

Dodatna pitanja i zadaci:

• Promijeni zvukove da svaka žica svira drugi instrument.
• Napravi akorde (više žica = jači zvuk)
• Dodaj ritam u pozadini (loop u Scratchu)
• Napravi gitaru koja mijenja zvuk kada protreseš micro:bit
• Dizajniraj svoju gitaru (boje, naljepnice, ime benda…)
• Napravi igru: pogodi koja žica svira

Veza na kôd

Što smo naučili?

• kako micro:bit prepoznaje dodir
• što je električni krug i kako ga zatvaramo
• kako koristiti Scratch za stvaranje zvuka
• kako povezati fizički svijet (gitara) i programiranje
• kako od jednostavnih materijala napraviti interaktivni projekt
• I najvažnije – da elektronika može biti zabavna, kreativna i glasna!
